Pengen bikin model 3D truk atau alat-alat berat? pasti kalian membutuhkan yang namanya velg atau rim yang digunakan untuk roda alat tersebut. Kali ini AGA akan berbagi pengetahuan tentang bagaimana cara membuat velg truk secara sederhana, sehingga jika kita hanya membutuhkan sedikit waktu untuk membuatnya.
Proses modellingnya cukup mudah, hanya menggunakan line dan modifier lathe. Modifier Lathe digunakan untuk membuat objek melingkar berdasarkan profil tertentu yang dibuat menggunakan line.
Daripada bingung, langsung praktek aja. Ikuti langkah-langkah di bawah ini.
1. Siapkan contoh gambar velg yang akan dibuat.
2. Buat sketsa bentuk potongan velg di kertas atau menggunakan aplikasi paint, terserah mau pakai apa, yg penting jadi sketsa. Sketsa ini dibuat untuk memudahkan proses modelling.
3. Buatlah bentuk profil velg sesuai dengan sketsa, menggunakan line dari front view. Belum tau cara membuat line yang melengkung? silahkan klik disini untuk lebih jelasnya.
4. Pindahkan Pivot tepat pada As Roda. Belum tau cara memindahkan pivot? Caranya klik disini.
5. Jika dirasa profilnya sudah siap, pilih line yang sudah dibuat tadi, kemudian beri modifier Lathe. Maka bentuknya akan berubah seperti gambar di bawah (belum sesuai dengan yang diinginkan).

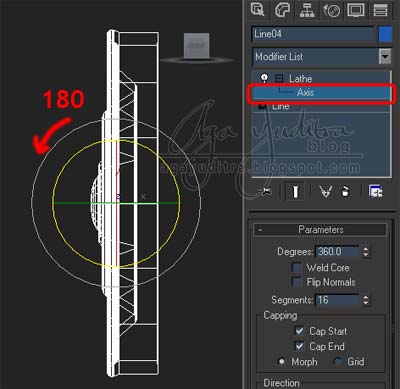

6. Putar Axis 180 derajat berlawanan jarum jam. Lihat gambar.
7. Sekarang lihat pada view perspektif, sudah jadi velgnya jika velgnya tidak terlihat bentuknya, coba beri tanda cek pada flip normal. Maka bentuknya akan jadi seperti dibawah.
8. Mas kok Velgnya patah-patah gitu gak bisa bunder? Tenang aja biar velgnya smooth, ditambah segments-nya aja manjadi 32. Lihat Gambar.
Wes dadi pelek'e (Sudah Jadi Velgnya) tinggal pasang ban tuh..
Langkah diatas juga bisa digunakan untuk membuat model 3D gelas, vas bunga, botol, dll menggunakan 3ds Max.
 |
| benda-yang-bisa-dibuat-menggunakan-lathe-3ds-max |
